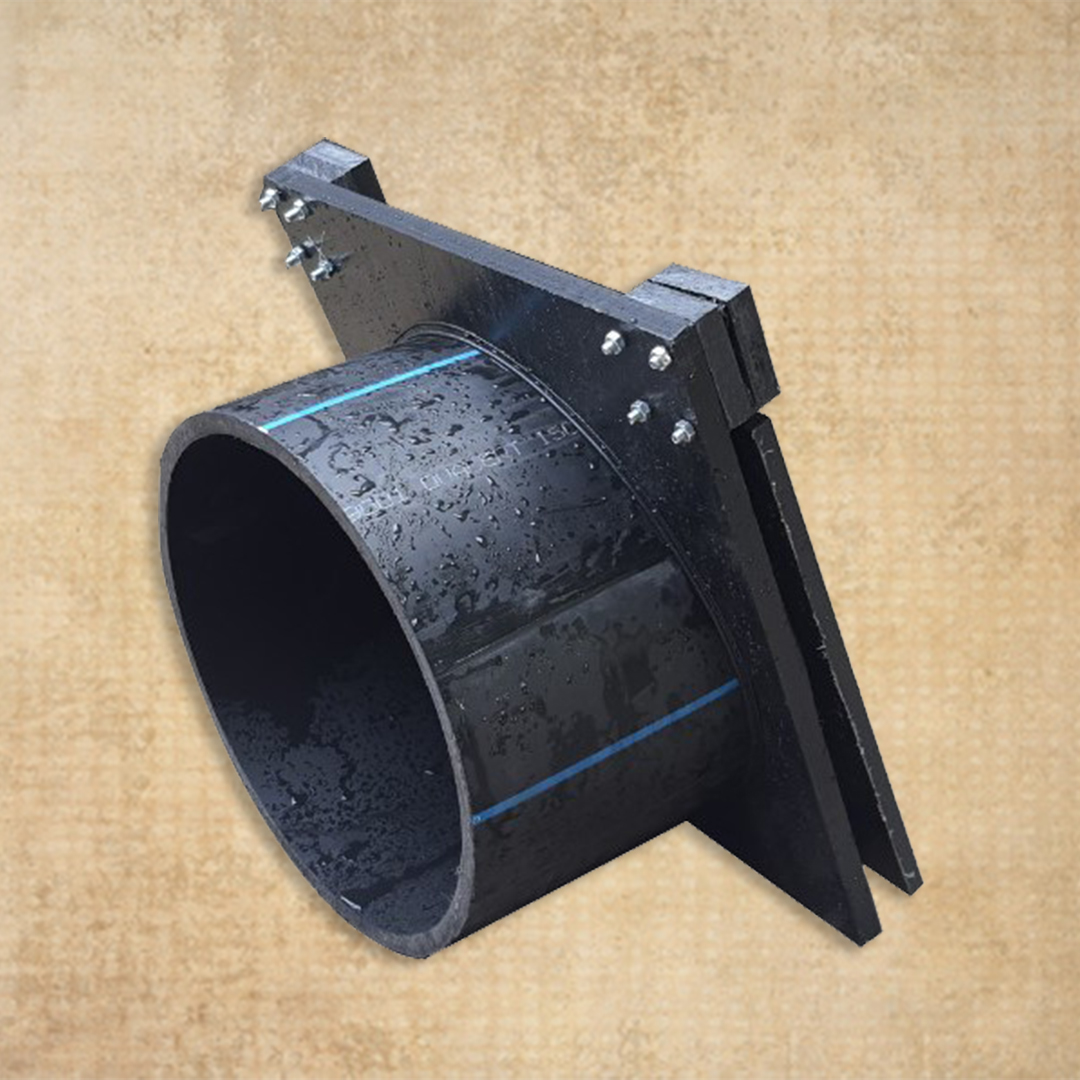

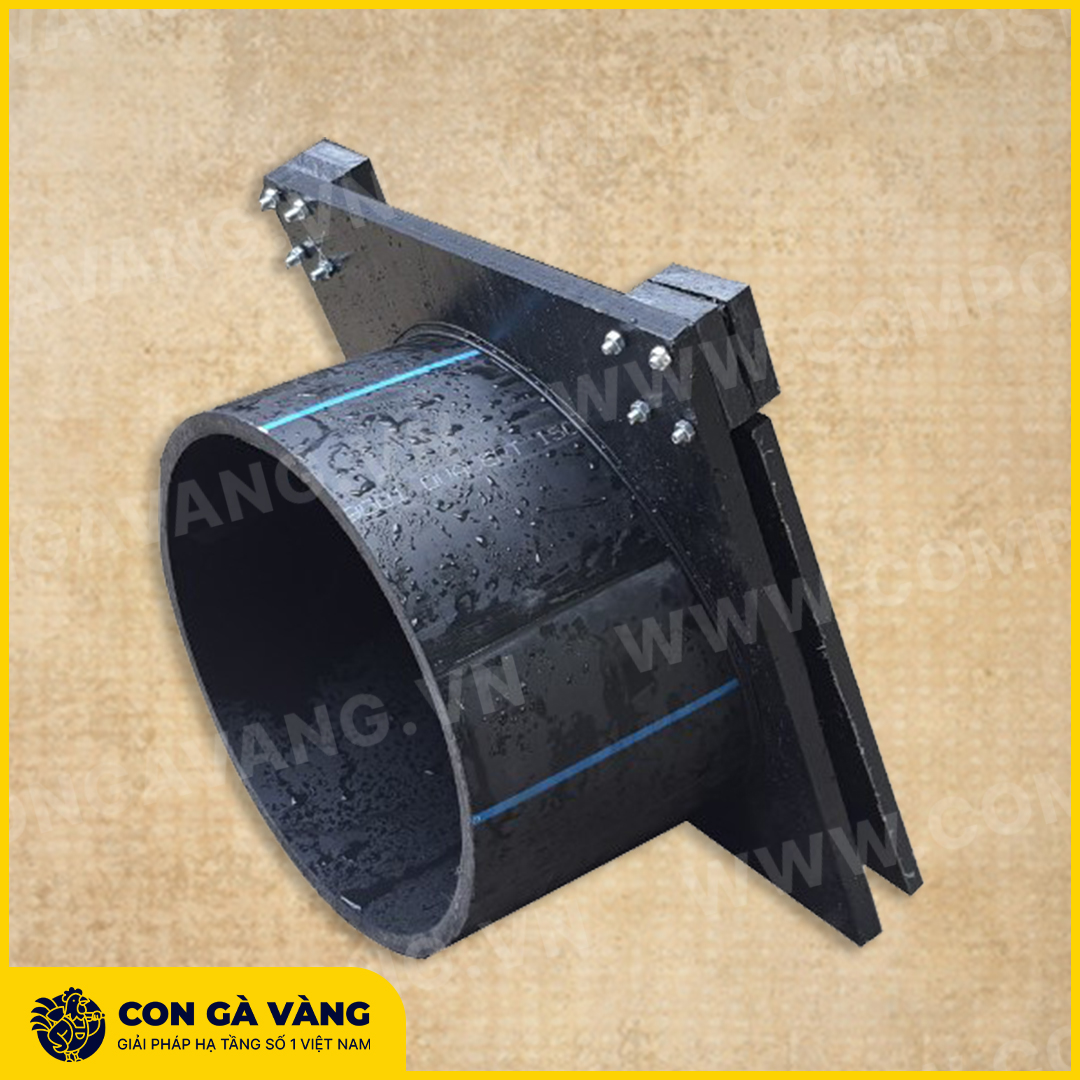

Van cửa lật nhựa HDPE là một thiết bị được lắp đặt chủ yếu ở đầu ra của các hệ thống chất lỏng, có chức năng điều tiết lưu lượng, kiểm soát mực nước và ngăn chặn chảy ngược hiệu quả. Thiết bị được sử dụng trong rất nhiều hệ thống xử lý nước thải, mương thủy lợi, nhà máy nhiệt điện, hóa chất.

Van cửa lật là gì?

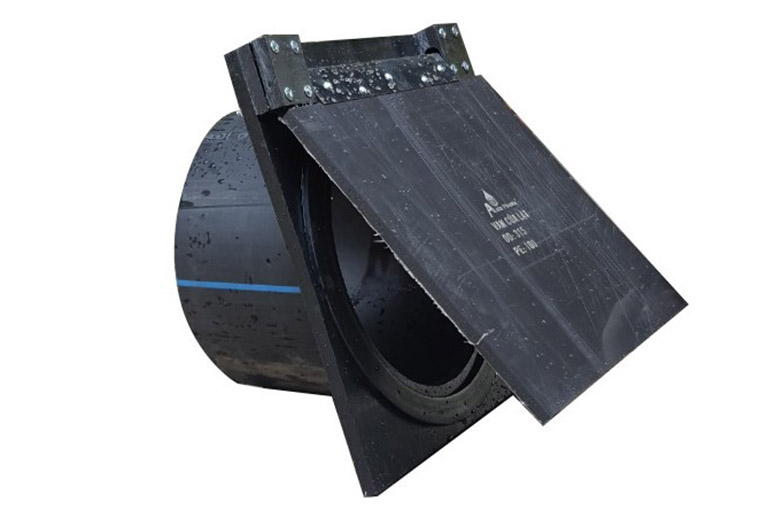

Van cửa lật còn có tên gọi khác là van ngăn triều, van ngăn triều cường. Đây là một loại van công nghiệp được thiết kế dạng nắp đơn giản với phần cửa van có thể lật lên, xuống để thực hiện đóng mở van.

Thiết bị này thường được lắp đặt ở vị trí đầu ra của các hệ thống chất lỏng, thường là các bể chứa, bồn chứa, trạm bơm, các hệ thống xử lý nước…. Công dụng là điều tiết lưu lượng dòng chảy, kiểm soát mực nước, chỉ cho phép lưu chất di chuyển theo một hướng duy nhất và ngăn chặn dòng chảy ngược hiệu quả.

Van được vận hành chủ yếu bằng phương thức tự động thông qua áp lực dòng chảy lưu chất. Cửa van sẽ được kết nối vào bản lề ở phía trên thân van, chỉ có thể đóng mở theo một hướng duy nhất. Khi có áp lực dòng chảy tác động lên cửa van, van sẽ tự động lật lên để lưu thông lưu chất. Khi áp lực dòng chảy kết thúc, van sẽ tự động đóng lại ngăn chặn không cho lưu chất quay ngược về.

Van được sản xuất bằng các loại vật liệu chính như inox, nhựa… có khả năng chịu được áp lực lớn, nhiệt độ cao, chống ăn mòn và oxy hóa hiệu quả. Với thiết kế đặc biệt của mình, lưu chất có thể dễ dàng qua van mà không bị cản trở, điều này giúp ngăn chặn tình trạng giảm lưu lượng và tốc độ dòng chảy hiệu quả.

Thông số kỹ thuật của van cửa lật

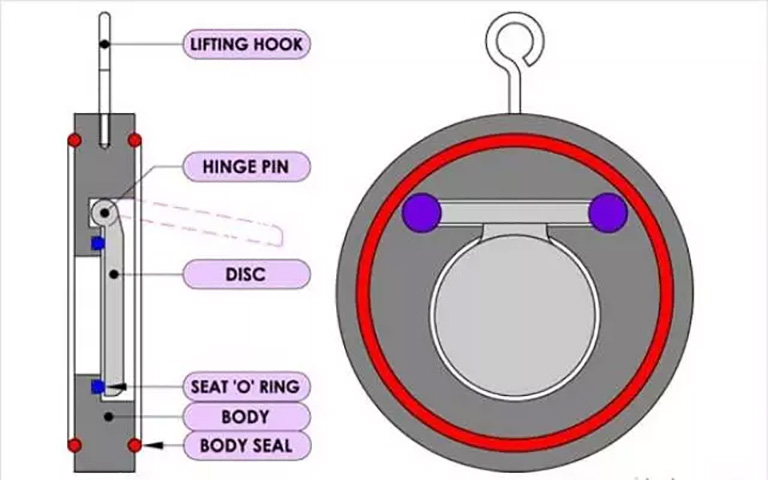

Cấu tạo của van cửa lật nhựa HDPE (van ngăn triều)

Van ngăn triều là một loại van được vận hành hoàn toàn tự động thông qua áp lực dòng chảy, vì vậy chúng có cấu tạo vô cùng đơn giản với ít chi tiết. Một thiết bị hoàn chỉnh bao gồm các bộ phận chính sau đây:

1. Thân van: Được thiết kế hình tròn hoặc hình vuông, thường được làm bằng chất liệu inox, hoặc nhựa HDPE, có khả năng chịu được áp lực tốt, nhiệt độ cao và chống ăn mòn vượt trội. Trên thân van thường được thiết kế các mặt bích theo nhiều tiêu chuẩn như JIS, ANSI, DIN, BS… hoặc các lỗ bu lông để dễ dàng kết nối vào hệ thống. Đối với dòng van gang thường sẽ sơn một lớp epoxy cao cấp trên bề mặt thiết bị để chống gỉ hiệu quả, nâng cao tuổi thọ.
2. Đĩa van (nắp van): Được kết nối với bản lề phía trên thân van, chỉ có thể mở theo một hướng duy nhất, kết nối với bản lề bằng các bu lông, đai ốc…
3. Gioăng: Được làm từ các loại vật liệu có tính đàn hồi cao như Teflon, NBR, EPDM… được đệm vào giữa các mặt bích hoặc bọc quanh đĩa van để mang đến khả năng đóng kín tuyệt đối nhất, ngăn chặn rò rỉ và hạn chế ma sát ăn mòn.

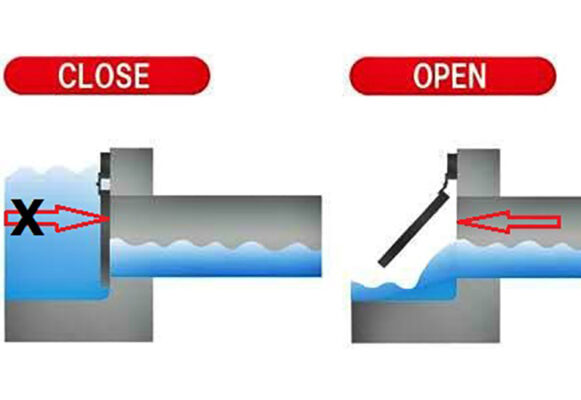

Nguyên lý hoạt động của van cửa lật

Van cửa lật (van ngăn triều) vận hành hoàn toàn tự động thông qua áp lực dòng chảy lưu chất, chính vì chúng có thiết kế tương đối đơn giản và cơ chế hoạt động không quá phức tạp.

Khi ở trạng thái bình thường không có áp lực dòng chảy lưu chất đi qua, van sẽ luôn ở trạng thái đóng, đĩa van (nắp van) sẽ nằm chắn lại hoàn toàn cửa van.

Khi mực nước bên trong hệ thống, bồn chứa, bể chứa… dâng cao, tạo ra sự chênh lệch mực nước giữa bên trong và bên ngoài, gây ảnh hưởng đến chức năng hoạt động của toàn hệ thống. Lúc này, áp lực từ lưu chất bên trong sẽ tác động lên đĩa van, đẩy đĩa van lật lên về phía ngoài, mở ra toàn bộ cửa van để cho phép lưu chất dễ dàng di chuyển qua van.

Khi dòng chảy kết thúc, áp lực tác động lên đĩa van sẽ ngừng lại, không còn chịu lực đẩy từ bên trong, đĩa van sẽ rơi về vị trí ban đầu, đóng chặt lại cửa van. Lúc này, lưu chất từ bên ngoài không thể di chuyển vào trong hệ thống, thậm chí ngăn chặn cả những rác thải, cặn bẩn, vật thể lạ không cho phép di chuyển vào bên trong.
