1. Khái niệm molded FRP grating
Molded FRP Grating là dạng tấm sàn lưới composite được sản xuất bằng công nghệ đúc khuôn (molding process), trong đó sợi thủy tinh gia cường được bố trí theo dạng lưới hai chiều và toàn bộ cấu trúc được liên kết bằng nhựa nền trong một khối liền mạch. Sau quá trình đóng rắn, sản phẩm tạo thành một tấm grating FRP nguyên khối, không có mối hàn, không có liên kết cơ học rời.
Molded FRP grating được thiết kế để sử dụng trong các môi trường có mức độ ăn mòn cao, độ ẩm lớn, tiếp xúc hóa chất thường xuyên và yêu cầu tuổi thọ dài với chi phí bảo trì tối thiểu.
2. Cấu tạo vật liệu của molded FRP grating
2.1 Sợi thủy tinh gia cường
- Sử dụng sợi thủy tinh dạng continuous roving kết hợp chopped strand mat
- Sợi được bố trí theo cả phương dọc và phương ngang, tạo thành cấu trúc lưới đồng đều
- Vai trò chính: Chịu tải, chịu uốn, phân tán ứng suất
Đặc điểm quan trọng của molded FRP grating là tỷ lệ sợi phân bố đều theo hai phương, giúp sản phẩm có khả năng chịu tải đa hướng và ổn định hình học cao.
2.2 Nhựa nền (Resin system)
Nhựa nền chiếm vai trò liên kết và quyết định khả năng kháng hóa chất. Các hệ nhựa phổ biến gồm:
- Orthophthalic Polyester: Môi trường thông thường, chi phí thấp
- Isophthalic Polyester: Cải thiện độ bền hóa chất
- Vinyl Ester: Kháng axit, kiềm, nước thải công nghiệp
- Phenolic Resin: Yêu cầu chống cháy và khói thấp
2.3 Lớp bề mặt chống trượt
- Bề mặt nhám tự nhiên của khuôn
- Hoặc phủ hạt silica (grit surface)
- Tăng hệ số ma sát, đáp ứng tiêu chuẩn an toàn lao động trong môi trường ẩm ướt
3. Công nghệ sản xuất molded FRP grating
3.1 Nguyên lý đúc khuôn
Quy trình sản xuất molded FRP grating được thực hiện theo các bước chính:
- Chuẩn bị khuôn đúc dạng lưới theo kích thước thiết kế
- Bố trí sợi thủy tinh theo từng lớp, đan xen hai phương
- Đổ nhựa nền đã pha xúc tác vào khuôn
- Nhựa thẩm thấu hoàn toàn vào hệ sợi (resin-rich structure)
- Quá trình đóng rắn diễn ra ở nhiệt độ kiểm soát
- Tháo khuôn, xử lý bề mặt và cắt theo kích thước tiêu chuẩn
3.2 Đặc điểm kết cấu monolithic
Sau khi đóng rắn, molded FRP grating tạo thành một khối vật liệu liền mạch, không tồn tại mối nối, mối ghép hay điểm yếu cơ học. Đây là yếu tố cốt lõi giúp sản phẩm có:
- Khả năng phân bố tải đồng đều
- Chống nứt gãy cục bộ
- Độ ổn định cao trong môi trường ăn mòn
4. Đặc tính cơ lý kỹ thuật
4.1 Khả năng chịu tải
- Chịu tải phân bố đều ở mức trung bình đến cao
- Phù hợp cho người đi bộ, xe đẩy nhẹ, sàn thao tác
- Không tối ưu cho tải trọng tập trung rất lớn (so với pultruded FRP grating)
4.2 Khả năng kháng ăn mòn
Molded FRP grating có khả năng làm việc lâu dài trong môi trường:
- Nước thải công nghiệp
- Axit, kiềm loãng đến trung bình
- Hơi muối biển
- Môi trường ẩm liên tục
4.3 Tính cách điện và an toàn
- Không dẫn điện
- Không nhiễm từ
- Không tạo tia lửa → Đáp ứng tốt các yêu cầu an toàn trong trạm điện, nhà máy hóa chất.
4.4 Tuổi thọ và ổn định lâu dài
- Tuổi thọ thiết kế: 20 – 25 năm
- Không rỉ sét, không bong tróc như thép mạ
- Không cần sơn phủ bảo trì định kỳ
5. Quy cách kỹ thuật phổ biến
| Thông số | Giá trị phổ biến |
|---|---|
| Độ dày | 25 mm, 30 mm, 38 mm |
| Kích thước tấm | 1220 × 3660 mm |
| Mắt lưới | 38 × 38 mm, 50 × 50 mm |
| Màu sắc | Xanh, vàng, xám, tùy chỉnh |
| Bề mặt | Nhám hoặc phủ hạt silica |
6. Ưu điểm kỹ thuật của molded FRP grating
- Kết cấu nguyên khối, không điểm yếu
- Kháng ăn mòn vượt trội so với thép
- Trọng lượng nhẹ, giảm tải kết cấu
- Dễ gia công: cắt, khoan bằng dụng cụ cơ bản
- Chi phí vòng đời thấp
7. Hạn chế kỹ thuật cần lưu ý
- Khả năng chịu tải thấp hơn pultruded FRP grating
- Không phù hợp cho xe nâng tải nặng
Giới hạn nhiệt độ làm việc (thường < 120 -150°C tùy nhựa) Việc lựa chọn molded FRP grating cần dựa trên điều kiện môi trường và tải trọng thực tế, không nên áp dụng cho mọi trường hợp.
8. Ứng dụng kỹ thuật điển hình
- Sàn thao tác nhà máy xử lý nước thải
- Sàn trên bể hóa chất
- Hành lang kiểm tra kỹ thuật
- Sàn cầu cảng, khu vực biển
- Sàn nhà máy thực phẩm, dược phẩm
- Nắp bể, sàn bảo trì ngoài trời
9. So sánh molded FRP grating với pultruded FRP grating
| Tiêu chí | Molded FRP | Pultruded FRP |
|---|---|---|
| Khả năng chịu tải | Trung bình – cao | Cao – rất cao |
| Kháng ăn mòn | Rất tốt | Tốt |
| Kết cấu | Nguyên khối | Lắp ghép thanh |
| Môi trường hóa chất | Rất phù hợp | Phù hợp |
| Giá thành | Kinh tế hơn | Cao hơn |

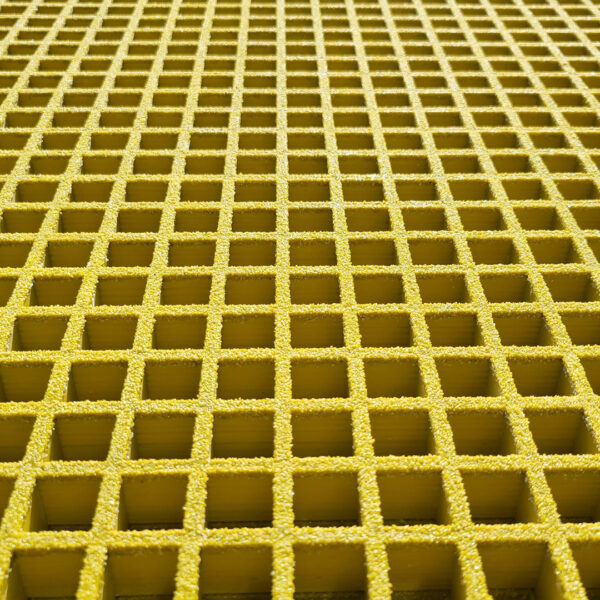

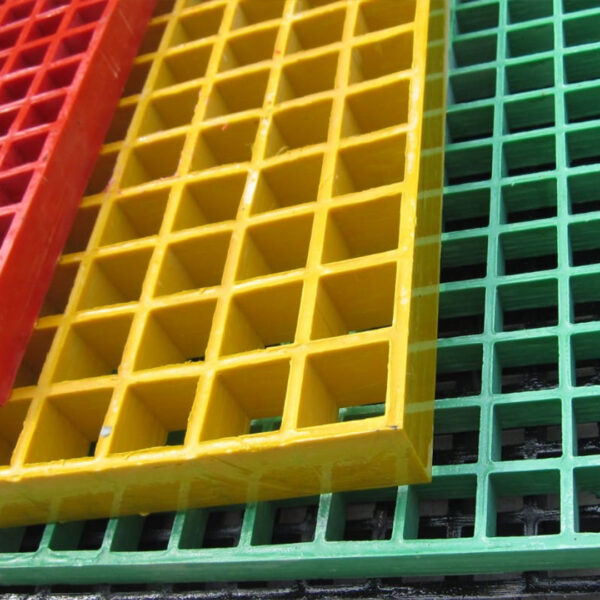

Tấm sàn FRP
Tấm sàn FRP
Tấm sàn FRP
Tấm sàn FRP
Tấm sàn FRP
Tấm sàn FRP
Tấm sàn FRP
Molded FRP grating là giải pháp sàn composite tối ưu cho các công trình yêu cầu khả năng kháng ăn mòn cao, độ ổn định lâu dài và chi phí bảo trì thấp. Với kết cấu nguyên khối và đặc tính vật liệu vượt trội, sản phẩm đặc biệt phù hợp cho nhà máy xử lý nước thải, hóa chất và môi trường ẩm ướt kéo dài. Tuy không phải là lựa chọn cho tải trọng cực lớn, nhưng trong phạm vi thiết kế phù hợp, molded FRP grating mang lại hiệu quả kỹ thuật và kinh tế vượt trội so với vật liệu truyền thống.
